執行標準：GB+50150-2016/DL/T849.6-2004
產品別稱：變頻串聯諧振、變頻串聯諧振交流耐壓試驗裝置、變頻諧振、串聯諧振、調頻串聯諧振、串聯諧振耐壓試驗裝置、串聯諧振試驗設備、電纜耐壓試驗裝置、高壓交聯電纜交流耐壓試驗設備、交流耐壓試驗裝置、調頻諧振、發電機交流耐壓試驗裝置，GIS交流耐壓試驗設備
我們竭誠為您提供更放心、更專業的產品咨詢與技術指導服務，專業為您，真誠為您提供優 質電測電氣試驗設備，提供工程預約及產品咨詢。
銷售熱線： 13307128173（蔡經理） 13797030071（徐經理）
串聯諧振交流耐壓試驗裝置，簡稱串聯諧振裝置，它是運用串聯諧振的原理，通過勵磁變壓器激發串聯諧振回路，并在電抗器電感L固定情況下調節輸出頻率f，或者在頻率f（50HZ或60HZ）固定的情況下調節電抗器的電感L, 當測試頻率f、電抗器電感L、被試品電容三個參數使 2пf L=1/2пf Cx （即ωL=1/ωCx）條件達成時，即測試回路達到諧振狀態，此時諧振電壓即為加到被試品上的試驗電壓。據此，串聯諧振交流耐壓試驗裝置又分為調頻串聯諧振試驗裝置和調感串聯諧振試驗裝置；

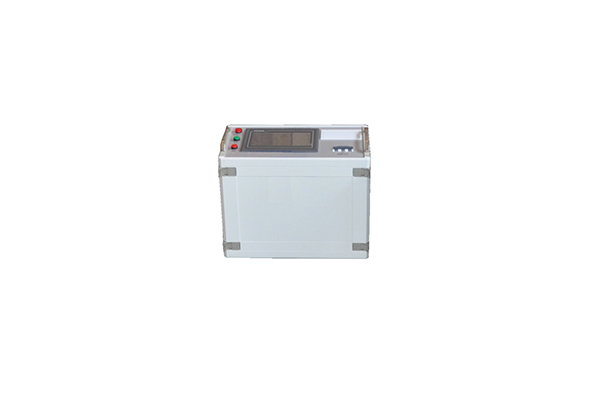

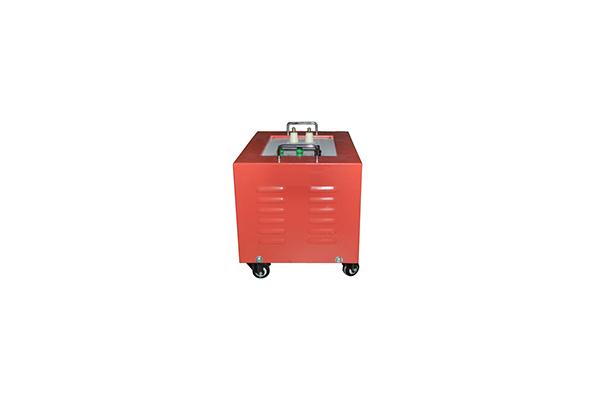

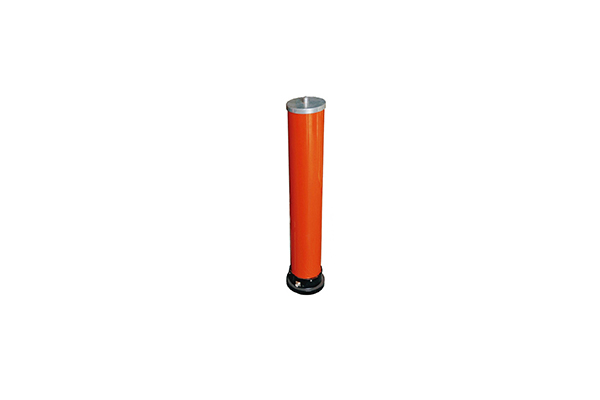

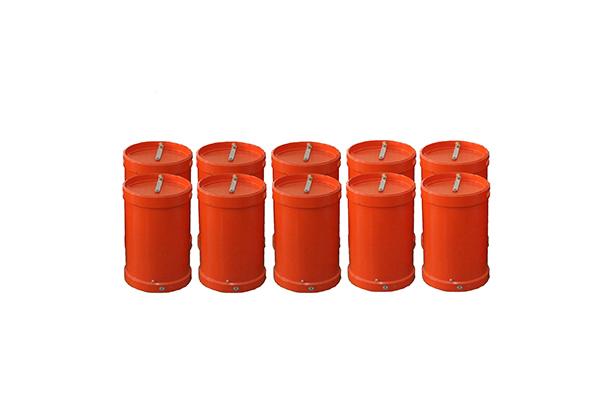

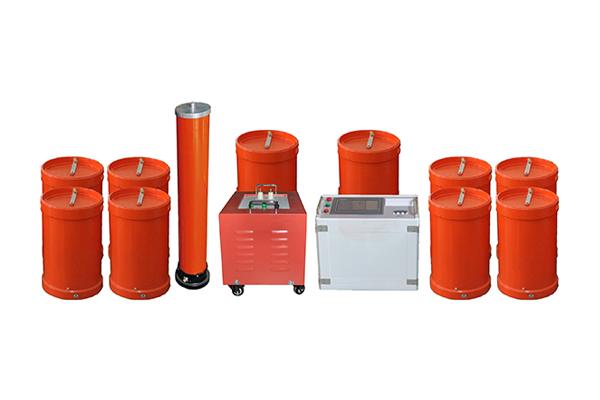

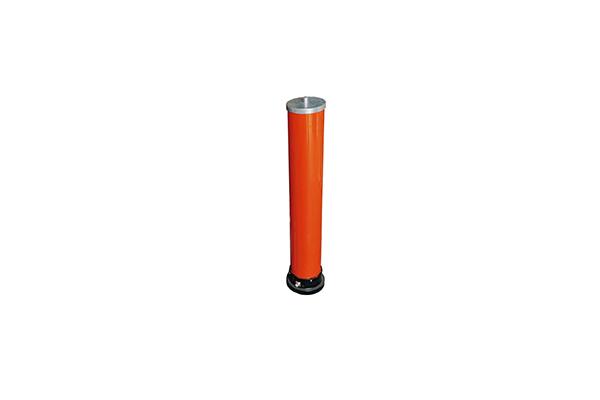

NDCHX-540kVA-270kV 串聯諧振交流耐壓裝置是一款為110kV電壓等級電力設備進行高壓預防試驗的一款經典配置，這套設備可以完成35kV的變電站所有設備的交流耐壓試驗。并且方便攜帶，只有6節電抗器，一個操作箱，一臺變壓器，一臺分壓器，可對電纜、高壓開關、避雷器、母線、絕緣子、互感器、電力變壓器等做預防性試驗，如現實中電纜長度達到20米以上，工頻耐壓無法升壓使電纜做預防性耐壓試驗，所以需要經過諧振，計算出在一定長度的電纜或大型變壓器的諧振頻率是多少，在交流情況下，使隔離變輸入諧振頻率的電壓，從而使電抗器升壓到所要達到的高壓電壓值， NDCHX變頻串聯諧振試驗成套裝置采用了優質的配件和先進的制造工藝。能適應不同的環境、氣候條件和海拔高度。是變電站必備的一套高壓試驗設備。也是電力安裝、修試工程單位必備的耐壓設備。
