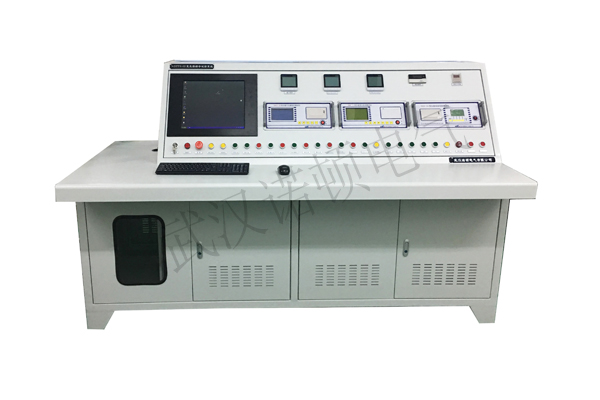

  變壓器綜合試驗臺即變壓器綜合試驗系統 適用于供配電系統，變壓器制造廠，工礦等企業等單位。該試驗臺集變壓器多項試驗功能于一體，具有變壓器各項試驗控制、監視、測量、保護等多種功能。該系統具有操作簡單直觀、性能可靠、測量數據準確等特點。能準確測量變壓器的空載損耗、空載電流、負載損耗、阻抗電壓、變比組別、繞組直流電阻；并自動換算到額定電壓下的空載損耗、額定電流下和溫度下負載損耗和阻抗電壓百分比。另外，該系統還可安全可靠完成變壓器工頻耐壓試驗、感應耐壓試驗以及變壓器溫升試驗。為檢測或修造變壓器提供了可靠的數據。該系統更智能化、現代化、操作更簡單、更方便。該系統也是變壓器生產廠家實力的一種體現。系統有兩種操作模式（兩種操作方式互鎖，只能在一種操作方式下工作），該操作方式只需在計算機顯示器上點擊鼠標即可完成試驗。所有的操作執行有系統內PLC啟動其命令執行單元，完成試驗。另外系統還配置視頻監控系統，監視其試驗區域，做到更安全、更可靠。

 接下來我們來看下綜合試驗臺的詳細介紹：

 一、產品特性

   1、集試驗一次接線顯示，數據采集，分析處理，測量控制，存貯，打印保護于一體，試驗全過程全部自動完成，具有高效率、高精度的突出優點

      2、變壓器綜合試驗臺數據處理采用自動存儲和微機打印方式，數據表格美觀、規范，字跡工整，清晰。試驗數據全部實時填入相應表格，避免人工轉抄記錄過程，保證了數據的真實、可靠。用戶還根據需要自行設置打印格式。

       3、帶液晶背光顯示屏，同時顯示三相電壓電流等18個參量；以數字儀表取代指針式儀表，全部試驗數據均在屏幕上實時（鎖定）顯示，避免了試驗過程中因視差、換算、計算等諸多因素造成的誤差。使測試精度更高。特別是徹底解決操作人員同時讀看多塊表計，同時記錄多組數據的困難，保證試驗數據的準確可靠

      4、可測量低功率因數范圍的功率。

      5、還具備波形岐變校正、試驗導線電阻校正、互感器誤差校正功能。

      6、變壓器綜合試驗臺可設定電壓電流比率，直接顯示測量值。

      7、可根據用戶需要做成臺式、便攜式、簡易型、標準型、便于不同場合使用。

      8、多屏菜單操作，操作方便，自動計算各參數。

     9、抗干擾性強，有過載報警指示，線路接錯保護，具有過壓、過流保護等功能。

     10、變壓器綜合試驗臺采用Access數據庫保存原始數據，可方便的將被試驗設備的全部參數、試驗數據、環境溫度、試驗日期等資料一并存儲，形成設備檔案，便于日后查詢分析。

       二、技術參數

         1、被測變壓器范圍：電壓220kV容量360000kVA及以下 ；

         2、輸入電壓：0V ～ 450V,50Hz;

         3、電流測量范圍：100mA～ 5A, 精度0.2%；

         4、電壓測量范圍：10V ～ 500V, 精度0.2%；

         5、溫濕度測量精度：0.5%

         6、數顯監視儀表精度：0.5%；

         7、有功功率測量精度：0.2%；

         8、電流測量范圍：100mA ～ 5A；

         9、PT擴充量程： 100V ～ 220kV ，精度0.5‰

         10、CT擴充量程： 1A ～ 2000A，精度0.5‰

     三、遵循標準

     1、GB 1904.1 – 1996 《電力變壓器 第1部分 總則》；

     2、GB 1904.2 – 1996 《電力變壓器 第2部分 溫升》；

     3、GB 1904.3 – 1996 《電力變壓器 第3部分 絕緣水平和絕緣試驗》；

     4、GB/T16927.1-1997  《高電壓試驗技術 第1部分一般試驗要求》；

     5、GB50150 – 2006  《電氣安裝工程 電氣設備交接試驗標準》；

     6、JB/T501 – 1991  《電力變壓器試驗導則》；

     7、GB/T6451 – 1995  《三相油浸式電力變壓器技術參數和要求》；

     8、GB/T10228 – 1997 《干式電力變壓器技術參數和要求》。

      四、 系統配置

       1、變壓器綜合試驗臺；

       2、電壓/電流互感器控制柜（選配）；

       3、系統輔助柜（選配）；

       4、電源控制柜（選配）；

       5、變壓器空負載特性測試儀（功率分析儀）；

       6、變壓器變比組別測試儀；

       7、變壓器直流電阻測試儀；

       8、中頻發電機組；

       9、高壓試驗變壓器；

      10、感應調壓器；

      11、溫度傳感器；

      12、溫度巡檢儀；

      13、雷電沖擊系統（選配）；

      14、局部放電檢測系統（選配）；

      15、工業計算機及專用軟件；

      16、PLC控制器；

      17、視頻監控系統。

變壓器綜合試驗臺的強大在于測量的試驗非常多，基本上可測量變壓器的所有試驗，智能化的操作讓采集數據更方便，更簡單，是供配電系統，變壓器制造廠，工礦等企業不可或缺的設備之一。

                                                                    諾頓電氣

                                                                    2019-8-6
